Nieuwe oppervlakteslijper

Details

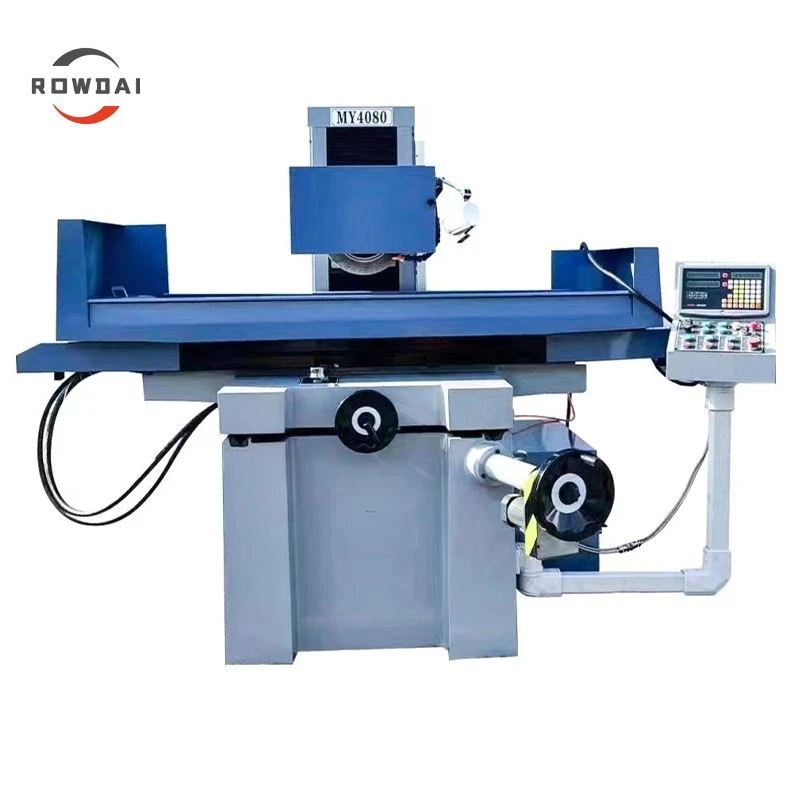

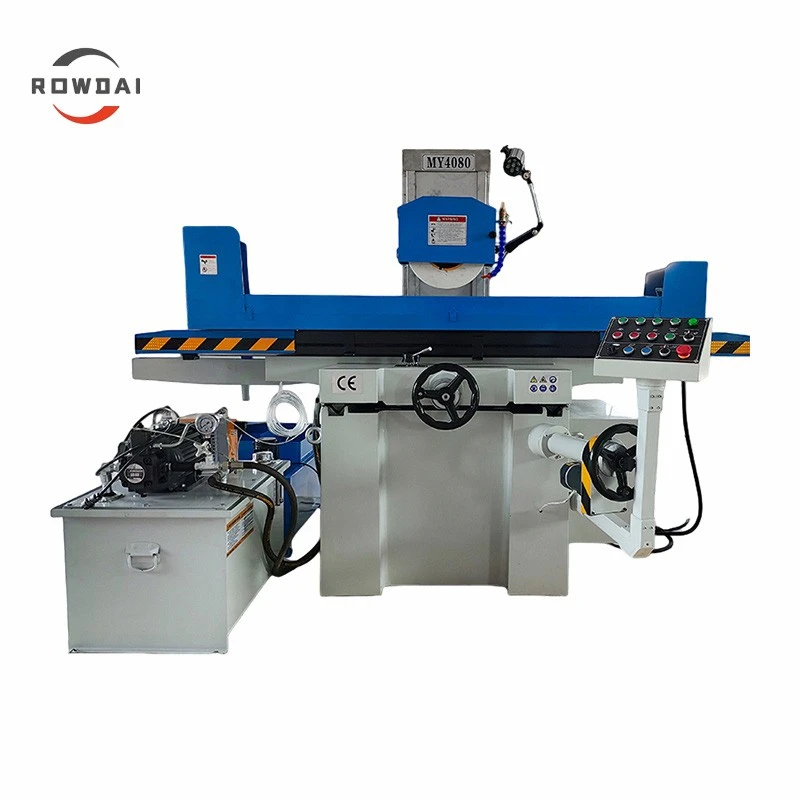

MY4080 Nieuwe oppervlakteslijpmachine
Tafel (permanente magneethouder) maat: 800 * 400 mm
Verticale beweging: handmatig / snelle beweging + handmatig / AC-servomotor
Dwarsbeweging: automatische intermitterende / motor / AC-servomotor
Longitudinale beweging: hydraulisch
Controller (opties): PLC-systeem / CNC-systeem

Productclassificatie

Oppervlakteslijpmachine

Share to

Aanvraag sturen

Deze nieuwe vlakslijpmachine wordt voornamelijk gebruikt voor het slijpen van verschillende materialen zoals staal, gietijzer en non{0}}ferrometalen met behulp van de omtrek van de slijpschijf.

Afhankelijk van het materiaal en de vorm van het werkstuk kunnen verschillende klem- en positioneringsmethoden worden gebruikt. Voor algemene vlakke oppervlakken kan het slijpen worden uitgevoerd met behulp van een elektromagnetische spantang of door het werkstuk rechtstreeks op de werktafel te bevestigen. Platte oppervlakken, rechte-hoekige oppervlakken, willekeurige hoeken, cilindrische eindvlakken en andere speciale vormen kunnen worden geslepen met behulp van armaturen of multifunctionele-functionele elektromagnetische klauwplaten met hoog-vermogen.

Functies

Het koelsysteem van de slijpschijf bestaat uit een afzonderlijk koelsysteem met koelmiddelsproeiers op de slijpschijf en een afzonderlijke koelwatertank aan één uiteinde van de apparatuur.
Aan het ene uiteinde van het nieuwe machinebed van de vlakslijpmachine bevindt zich een onafhankelijke olietank voor de smering, die continu de geleiderails van de werktafelbeweging smeert.
De nieuwe geleiderail voor vlakslijpmachines heeft een V--vormige en een platte ijzeren-kunststof geleiderail.
De slijpschijfkop is voorzien van een dubbele-laagversterking om de stijfheid te garanderen; De op en neer gaande beweging van de maalkop maakt gebruik van een glijdende plaatstructuur, die onnauwkeurige voeding kan voorkomen vanwege de lange levensduur.

Technische parameters

Beschrijving		Eenheid	MIJN4080
Tafelgrootte (B×L)		mm	400×800
Max. longitudinale reizen		mm	830
Cross-tranaal		mm	420
Max. afstand van het midden van de spil tot de tafel		mm	500
Grootte magnetische boorkop		mm	400×800
Snelheid van de longitudinale beweging van de tafel		m/min	7 - 16
Tafel dwars beweging	Automatische invoer	mm/min	0.1 - 8
	Snelle snelheid	m/min	990
	Toevoer van handwiel	mm/div.	0.02
Wiel kop verticaal beweging	Automatische invoer	mm/slag	--
	Snelle snelheid	mm/min	610
	Toevoer van handwiel	mm/div.	0.01
Slijpschijf	Snelheid	toerental	50 Hz 1450 60 Hz 1750
Slijpschijf	(OD×B×ID)Afmetingen	mm	350×40×127
Parallelliteit van het bewerkte oppervlak met het basisoppervlak		mm	300:0.005
Spilmotor		kW	4
Hydraulische motor		kW	2.2
Koelpompmotor		kW	0.09
Cross-feed motor		kW	0.06
Max. Laadvermogen van tafel (inclusief magnetische boorkop)		kg	200
Totaal nominaal vermogen		kW	7
Hoogte machine		mm	1890
Bruto gewicht		kg	2.75
Afmetingen verpakking (L×B×H)		mm	230019002170
