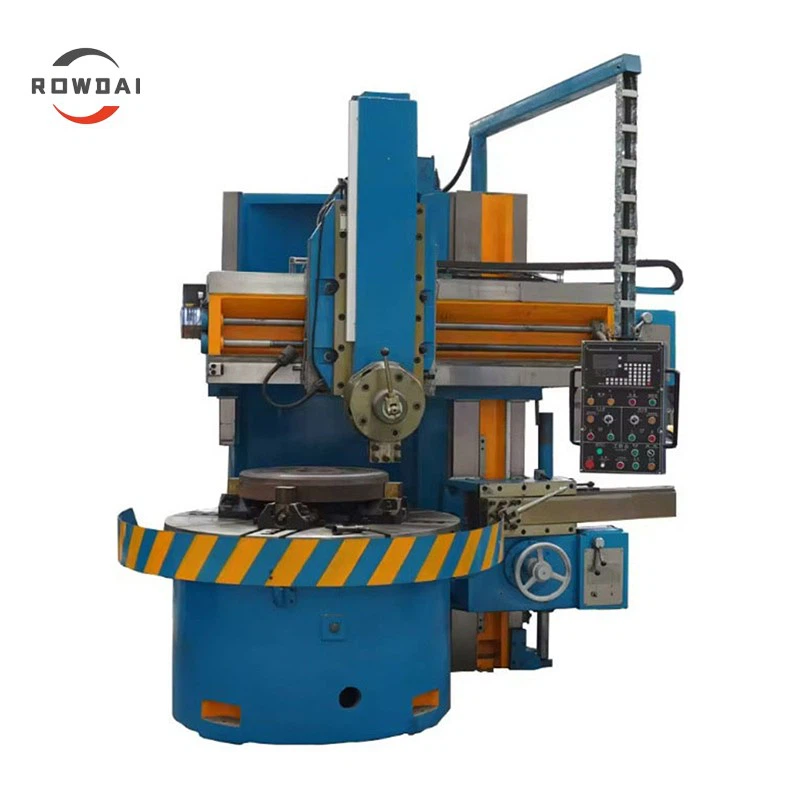

Verticale draaibankmachine

Details

Deze serie verticale draaibanken met één-kolom heeft een verticale gereedschapssteun en een zijgereedschapssteun.
De verticale draaibankmachine is geschikt voor het bewerken van verschillende soorten ferrometalen, non-ferrometalen en sommige niet-metalen materialen met hoge-snelheidsstalen gereedschappen en gereedschappen van gecementeerd carbide.
Het kan het binnenste cilindrische oppervlak, het buitenste cilindrische oppervlak, het eindvlak, het binnenste conische oppervlak, het buitenste conische oppervlak en de groef draaien.

Productclassificatie

Conventionele draaibank

Share to

Aanvraag sturen

Functies

Deze verticale draaibankmachine is geschikt voor bewerkingen in diverse industrieën en kan worden gebruikt voor het voor- en nadraaien van interne en externe cilindrische oppervlakken, conische oppervlakken, eindvlakken en groefsteken.
Het onderstel, de werktafel, het bedframe, de dwarsbalken en andere belangrijke onderdelen zijn gemaakt van zeer-sterk, slijtvast-grijs gietijzer en getemperd om interne spanning te elimineren en vervorming te voorkomen.
De geleidingsoppervlakken van de kolommen en balken zijn gehard door hoogfrequent afschrikken, met een hardheid van HRC48-55.
De werktafel maakt gebruik van hydrodynamische geleidingen en de radiale spillagers zijn NN30-type dubbele- rij cilinderlagers, wat resulteert in een hoog draagvermogen van de werktafel en een hoge rotatienauwkeurigheid.
De verticale gereedschapspaal is uitgerust met een vijfhoekige gereedschapshouder en de zijgereedschapspaal is uitgerust met een vierkante gereedschapshouder; beide gereedschapspalen zijn hydraulisch gebalanceerd.
De spilaandrijving van de verticale draaibankmachine wordt aangedreven door een AC-motor, via een 16-traps spilsnelheidsveranderingsmechanisme, waardoor een breed scala aan tafelsnelheden wordt bereikt.
Het elektrische systeem van de werktuigmachine is PLC-gestuurd en uitgerust met een digitaal weergaveapparaat, wat een hogere betrouwbaarheid garandeert.
De verticale draaibankmachine heeft een aantrekkelijk uiterlijk, goede ergonomie en is eenvoudig te bedienen.
Zijgereedschapspalen en accessoires voor taps draaien zijn op aanvraag verkrijgbaar.

Technische parameters

Specificatie	Eenheid	C5110	C5112	C5116	C5120	C5123	C5126	C5132
Max. snijdiam.	mm	1000	1250	1600	2000	2300	2600	3200
Tafeldiam.	mm	900	1000	1400	1800	2000	2300	2830
Max. werkstuk hoogte	mm	800	1000	1000	1250	1350	1350	1500
Max. gewicht van het werkstuk	t	2	3.5	5	8	8	10	12
Max. koppel van tafel		20	25	30	40	40	45	45
Snelheidsbereik tafelrotatie (16 stappen)	omw/min	8-250	6.2-200	5-160	3.2-100	3.2-80	2.5-63	2-63
Max. snijkracht van de verticale houder	KN	18	18	22	22	22	22	22
Verticale beweging van de gereedschapshouder beperken	rang	±30 graden	±30 graden	±30 graden	±30 graden	±30 graden	±30 graden	±30 graden
Bereik van voedingssnelheden (12 stappen)	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
Horizontale verplaatsing van het spoor hoofd	mm	670	700	915	1050	1180	1600	1800
Rambeweging van railkop	mm	650	650	800	800	800	800	800
Snelle bewegingssnelheid van gereedschapskoppen	mm/min	1800	1800	1800	1800	1800	1800	1800
Snelheid van het heffen van de balk	mm/min	440	440	440	440	440	440	440
Dwarsdoorsnede van de messtang- maat (WD)	mm	30x40	30x40	30x40	30x40	30x40	30x40	30x40
Hoofdmotorvermogen	kW	18.5	22	22/30	30	30	37	45
Gewicht van de machine	t	8.5	9	12.5	17.5	18.5	21	26
